|
商品の詳細:
|
| タイプ: | 白,黒,赤,青,ピンク,またはOEM色 | 品質: | 産業用 |
|---|---|---|---|
| 色: | 緑色 | アップリケッティオ: | テーブル 器具 夕食 器具 |

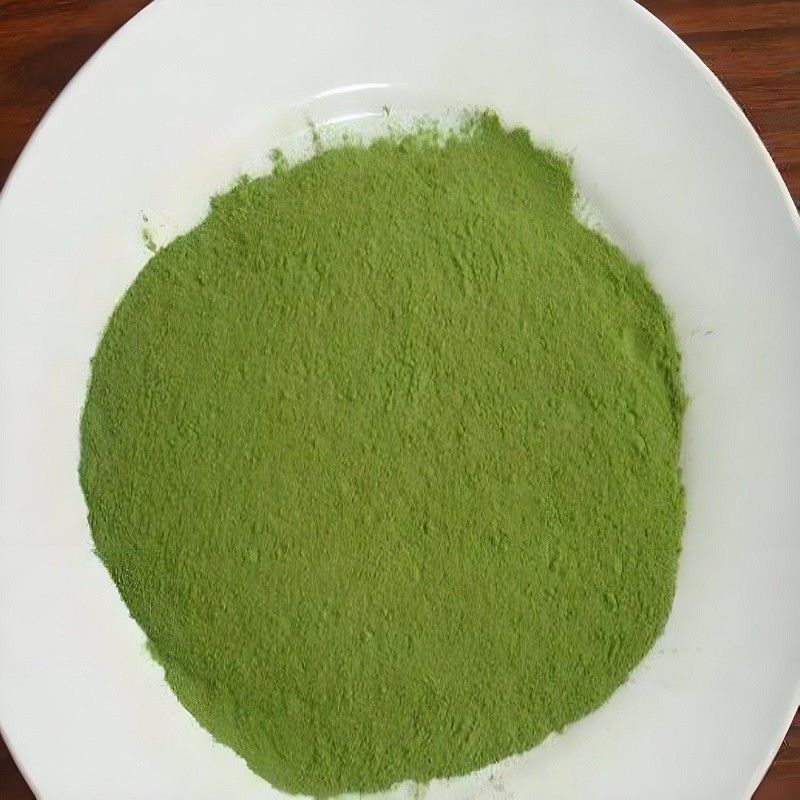

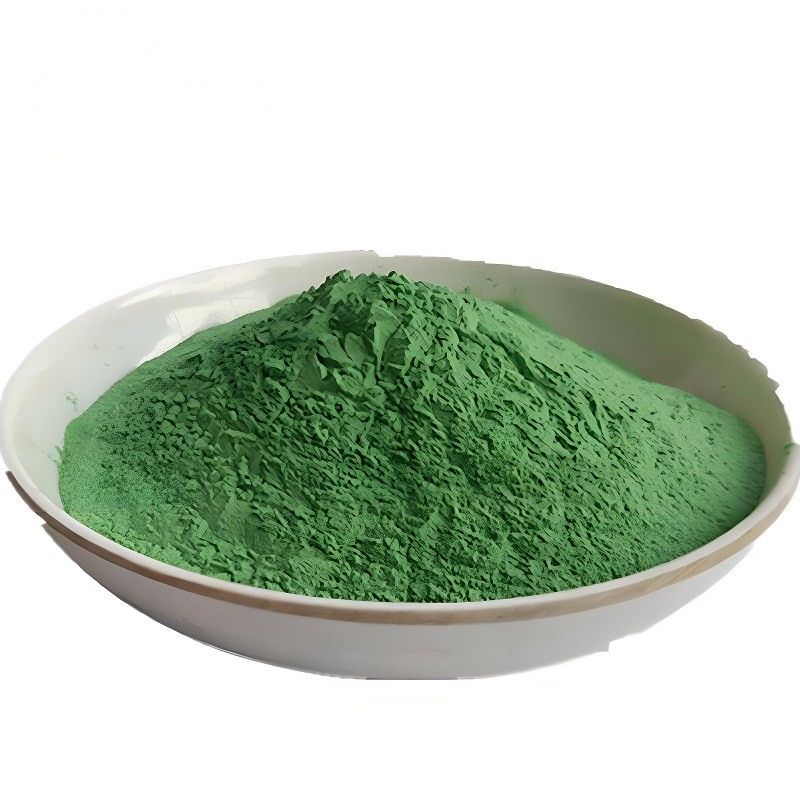

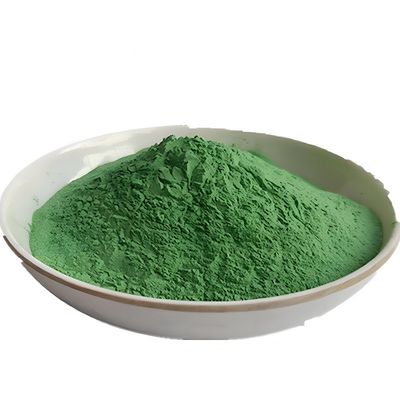

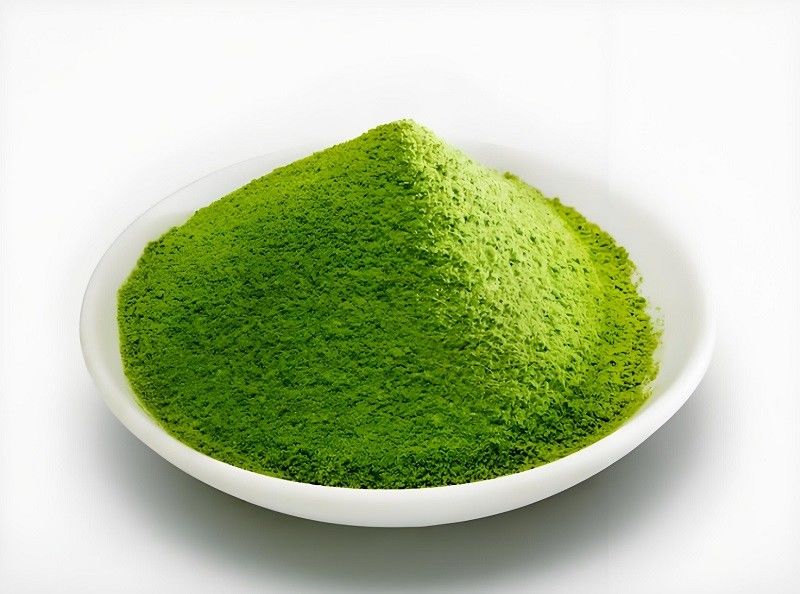

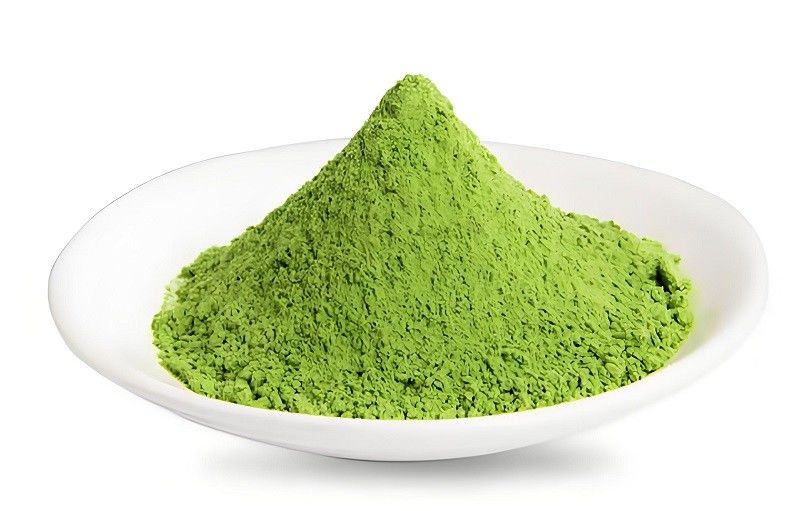

メラミンの鋳造化合物 Mmc バケライト粉 A5 メラミンの鋳造化合物粉 緑色 メラミンの樹脂粉
わかったフィリピン市場向け高性能MMCP:品質と安全性要件
ユリアホルムアルデヒド化合物粉末またはアミノモールディング粉末としても知られています 高品質で汎用的なアプリケーションのための解決策です耐磨剤,鮮やかな色素,パルプを 堅固な尿素ホルムアルデヒド樹脂に 組み込むことで 専門的に作られた この化合物は 革新的な製造の証です
白色,緑色,黄色,赤色,黒色,オレンジ色など 色が豊富で 特定のニーズに合わせて カスタマイズできます
特徴:高強度で 卓越した抗摩擦性,抗PH性,優れた耐熱性,無毒成分,輝かしい輝き持続的な色安定性形づくりに便利です
ユーレア 模造 化合物 は 汎用性 に よっ て 広く 評価 さ れ て い ます.この 化合物 は,皿,鉢,食器 など,様々な 食器 を 作る ため に 理想 的 です.
娯楽用品に最適です マジョングセット ドミノ棋 チェス駒 ダースなど
電気機器の分野では,ランプホルダー,ソケット,プラグ,ダッシュボード,隔熱部品などの部品の製造に不可欠であることが証明されています.
| 番号 | 試験用物件 | インデックス | 試験結果 |
| 1 | 流動性 mm | 110から140 | 125 |
| 2 | 揮発性物質の含有量 %≤ | 5.00 | 3.45 |
| 3 | 外部 | 資格 | |
| 4 | 沸き水に耐える | 資格 | |
| 5 | 折りたたみの強さ,Mpa≥ | 80 | 85 |
| 6 | 衝撃強度,KJ/m2≥ | 1.7 | 1.8 |
| 7 | 熱い歪みの温度oC≥ | 115 | 125 |
| 8 | 水吸収 (冷たい水) mg≤ | 100 | 65 |
| 9 | 鋳造の縮小率, % | 0.5-10 | 0.82 |
| 10 | 介電強度,MV/m≥ | 7.0 | 10 |
メラミンの鋳造化合物粉末 (MMCP) 使用説明書
1材料の準備
保存: 湿気 や 日光 の 直接 の 影響 から 遠ざかっ て 涼しく 乾燥 し た 場所 (< 30°C) に 保存 する.汚染 を 防ぐ ため,密閉 さ れ た 容器 を 使用 する.
乾燥前: 湿度吸収が0.2%を超えると,使用前に2~4時間60°C~80°Cで乾燥します.
2鋳造プロセス
圧縮型:
温度: 140~160°C
圧力は20~30MPa
固化時間: 30~60秒/mm 厚さ
インジェクション 鋳造:
バレルの温度:70°C~90°C (給餌区域) →120°C~150°C (ノズル)
模具温度: 150~170°C
注入圧: 80~120 MPa
3セキュリティとコンプライアンス
換気: 固化中にホルムアルデヒド排出を分散させるのに十分な空気流が確保される.
PPE: 熱に耐える手袋,メガネ,仮面を身に着け,熱いカビや原粉を扱うとき.
食品と接触する使用:食器にはFDA/EU準拠のMMCPグレードのみが適しています.
4処理後および品質管理
発光停止: 余分な物質を機械的または転がりで除去する.
試験:硬さ (ロックウェルMスケール),耐熱性 (最大120°C),および炎阻害性 (UL94 V-0 評価) を確認する.
5トラブルシューティング
表面の欠陥: 模具の温度や圧縮力を調整する.
柔軟性: 固化時間や材料の組成を最適化する.
緑色メラミン樹脂粉,緑色メラミン模造化合物粉,緑色メラミン模造化合物粉,緑色メラミン模造化合物粉
コンタクトパーソン: Michael
電話番号: 13459565408
Japanese
